Produkta pārskats

Galvenās priekšrocības

• Augsts jaudas blīvums un dinamiska reakcija: Kompakta 71 kadra konstrukcija nodrošina nepārtrauktu griezes momentu līdz 20 Nm (100 K termiskā vērtība) un maksimālo griezes momentu līdz 52,5 Nm, nodrošinot ātru paātrinājumu un dinamisku palēninājuma profilus.
• Augstas-precīzas optiskās atsauksmes: Integrēts vairāku apgriezienu absolūtais kodētājs ar Hiperface interfeisu (128 signālu periodi) nodrošina absolūtās pozīcijas datus, neprasot akumulatora{1}}apgriezienu atmiņas atiestatīšanu pēc barošanas cikliem.
• Integrēta elektriski atbrīvojama turēšanas bremze: Iebūvētā-23 Nm noturošā bremze nodrošina statiskās ass noturību strāvas-izslēgšanas vai avārijas apstāšanās apstākļos, novēršot nejaušu vertikālu vai kravas kustību.
• Apkope{0}}Bezmaksas dabiskā konvekcijas dzesēšana: Pasīvās virsmas dzesēšanas dizains novērš ventilatora vibrāciju, ārējos trokšņus, papildu dzesēšanas elektropārvades līnijas un regulāru filtru apkopi.
• Daudzpusīgs elektriskais savienojums: aprīkots ar 240-grādos pagriežamu kodētāja savienotāju elastīgai kabeļu maršrutēšanai ierobežotas vietas korpusos un iekārtu korpusos.
• Rūpnieciskā izturība: Novērtēts atbilstoši IP65 aizsardzības standartam un 155 (F) klases siltumizolācijai, kas nodrošina augstu izturību pret putekļiem, mitrumu un paaugstinātu apkārtējās vides temperatūru.

•

Tehniskās specifikācijas

▔▔

Konfigurācijas opcijas

• Spoles un uzmavas struktūra: tieša{0}}ass ar precīzu-zemējuma uzmavu un spoles konfigurāciju, lai samazinātu iekšējo nulles noplūdi un darbības berzi.
• Vadības mehānisms: integrēta -borta elektronika (OBE), kas kontrolē lineāro spēka motoru tiešai, liela-spēka spoles pozicionēšanai bez pilotpakāpes spiediena atkarības.
• Atgriezeniskās saites mehānisms: slēgtas{0}}cilpas iekšējās elektroniskās pozīcijas atgriezeniskās saites uzraudzības spoles pārvietošanās tieši caur integrētu LVDT devēju.
• Plūsmas opcijas: ir pieejami vairāki nominālie plūsmas profili (5, 10, 20, 40 l/min) ar lineāriem vai pielāgotiem plūsmas mērīšanas parametriem (nulles -aplis, pārklāšanās vai pārklāšanās).
• Hidrauliskais interfeiss: standarta montāžas shēma atbilstoši ISO 4401 izmēram 03 (CETOP 03 / NFPA D03).
• Montāžas pozīcija: neierobežots; Ieteicama horizontāla orientācija, lai nodrošinātu optimālu ilgtermiņa{0}}vibrāciju izturību.
• Elektriskais savienojums: standarta 6 kontaktu + PE galvenais savienotājs, kas atbilst EN 175201-804.

Galvenie materiāli un sastāvdaļas

▔▔

• Vārsta korpuss: augstas -stiprības sferoidālā grafīta kaļamā čuguna lējums, kas nodrošina augstu konstrukcijas stingrību un spiediena noguruma izturību nepārtrauktā 350 bar cikliskā režīmā.
• Spole un bukse/uzmava: rūdīts nerūsējošais tērauds, kas savienots ar īpašu pret-nodiluma virsmas apstrādi, lai palielinātu izturību pret eroziju un novērstu šķidruma piesārņojuma izraisītu saķeri.
• Blīves: fluoroglekļa elastomēra (FKM/Viton) standarta blīves, kas nodrošina izcilu ķīmisko saderību ar hidrauliskajiem šķidrumiem uz minerāleļļas{0}} bāzes un augstas temperatūras stabilitāti.
• Piedziņas motora bloks: iekapsulēts pastāvīgā magnēta lineārais spēka motors, kas veidots tā, lai izturētu augstu vibrāciju un termiskos triecienus.

Iepakojuma un transportēšanas aizsardzība

▔▔

Lai nodrošinātu perfektu funkcionalitāti pēc piegādes, katrai iekārtai tiek veikta stingra rūpnieciskā eksporta iepakošana:

• Aizzīmogota mitruma barjera: vakuuma-aizzīmogots anti-statiskā ESD un mitruma-necaurlaidīgos plastmasas maisiņos ar integrētiem desikantu iepakojumiem.
• Trieciena izolācija: iesaiņots pielāgotos -formētos augsta blīvuma{1}} polietilēna (PE) putu ieliktņos, lai transportēšanas laikā absorbētu triecienus.
• Šķidruma pieslēgvietas aizsardzība: noslēgta ar izturīgiem{0}}plastmasas pieslēgvietas vākiem, lai iekšējā vārsta kamerā nebūtu putekļu, daļiņu piesārņojuma un oksidācijas.
• Galvenā ārējā kaste: iepakota pastiprinātās dubultsienu gofrētās -kartona kastēs vai termiski-apstrādātās koka kastēs lielapjoma kravām vai gaisa pārvadājumiem.

Appliccijas

• Iesmidzināšanas formēšanas mašīnas: precīza iesmidzināšanas ātruma un spiediena slēgta{0} cilpa kontrole veidnes dobuma aizpildīšanas fāzē.
• Metāla štancēšanas un kalšanas preses: dinamiska pozīcijas kontrole un galveno presēšanas cilindru spēka sinhronizācija.
• Tvaika un gāzes turbīnu regulatori: ātrgaitas-atteices-droša izpildmehānisma vadība galvenajiem tvaika ieplūdes un apvada vadības vārstiem.
• Testēšanas un simulācijas iekārtas: augstas{0}}frekvences izpildmehānisma pozicionēšana konstrukcijas noguruma un automobiļu piekares testa stendos.
• Izpūšanas un plastmasas iekārtas: Parison biezuma profila kontrole pa vairāku{0}}asu ekstrūzijas galvām.

Saistītie modeļi

FAQ

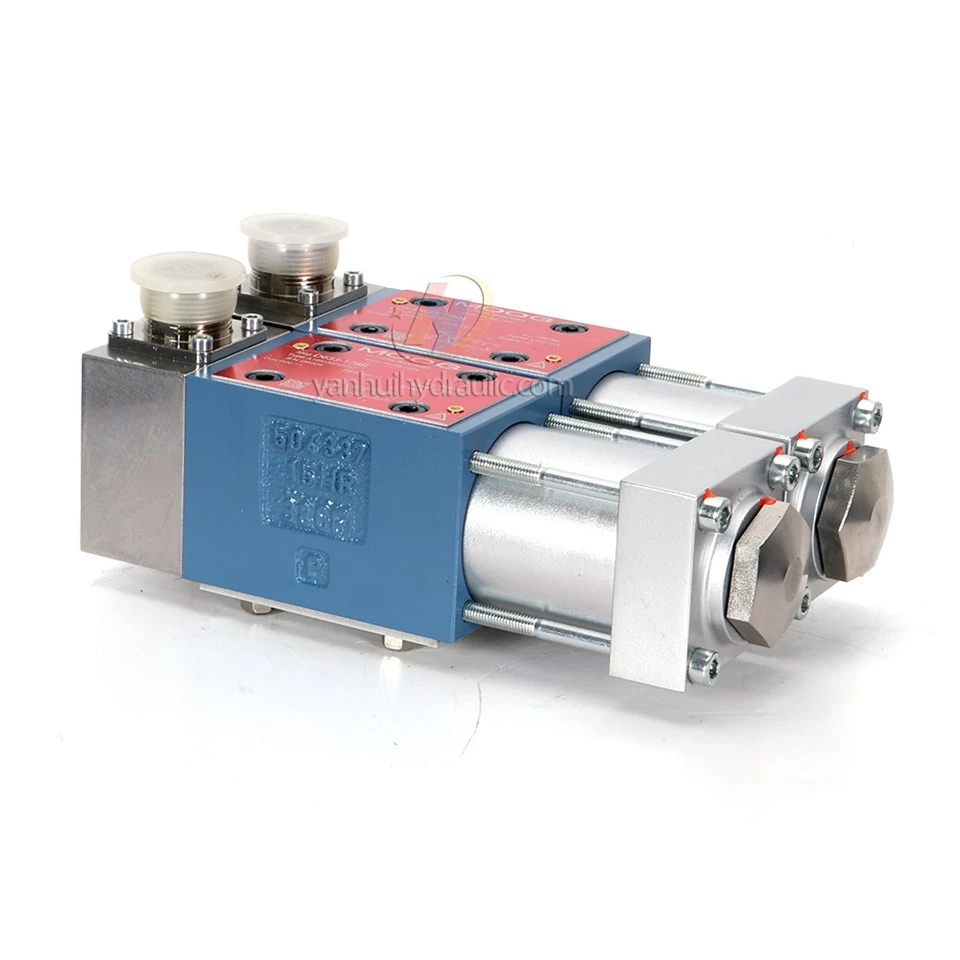

J: Kā pārbaudīt, vai Moog D633-313B modelis precīzi atbilst manai sistēmai?

A: Pārbaudiet sava esošā vārsta datu plāksnīti, lai uzzinātu pilnu modeļa numuru, sērijas numuru un elektriskā savienotāja signāla konfigurāciju (sprieguma vai strāvas komanda). Varat arī kopīgot modeļa kodu ar mūsu tehnisko komandu, lai apstiprinātu savstarpējo-saderību.

J: Kāds eļļas tīrības filtrēšanas līmenis ir nepieciešams D633-313B?

A: Lai nodrošinātu ilgu kalpošanas laiku un novērstu spoles pielipšanu, hidrauliskās eļļas tīrībai jāatbilst ISO 4406 klasei 16/14/11 vai labākai. Mēs iesakām uzstādīt augstspiediena{5}}iebūvēto filtru ar vērtējumu 10, lielāku par vai vienādu ar 75.

J: Kādi hidrauliskās eļļas veidi ir saderīgi ar šo vārstu?

A: Vārsts ir pilnībā savietojams ar minerālu{0}}hidrauliskajām eļļām (HL un HLP tipi saskaņā ar DIN 51524). Sintētiskiem šķidrumiem vai ugunsizturīgiem-hidrauliskajiem šķidrumiem (piemēram, HFD-U), lūdzu, pirms pasūtīšanas pārbaudiet, vai blīvējums ir saderīgs.
